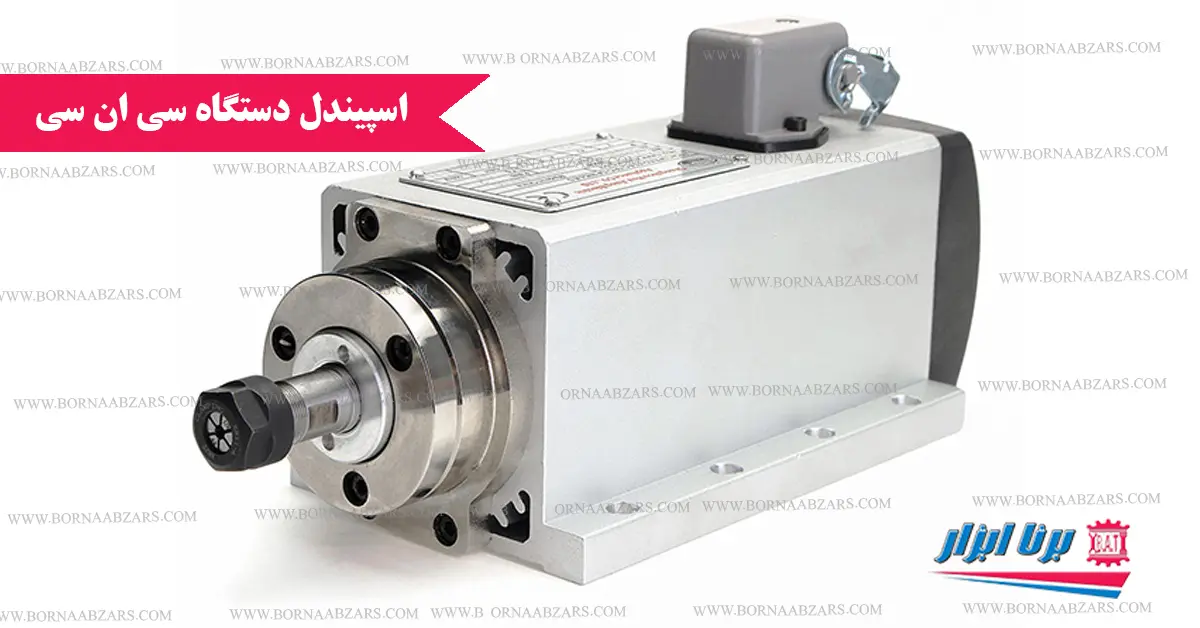

اسپیندل دستگاه سی ان سی

ماشین‌آلات CNC برای بسیاری از فعالان در حوزه‌های مختلف صنعتی شناخته شده است. اگر شما هم با این دستگاه‌ کار می‌کنید، حتماً نام اسپیندل را شنیده‌اید. این قطعه به‌عنوان یکی از عناصر اصلی و حیاتی در عملکرد CNC به حساب می‌آید و در حرکت ابزارها روی قطعه کار نقش بسزایی دارد. یکی از مسئولیت‌های مهم اسپیندل، کنترل سرعت ابزار برش و تنظیم چرخش محورهای سی ان سی به صورت افقی یا عمودی است. به همین دلیل، این قطعه به همراه نیروهای محرکه برای بهینه‌سازی عملکرد دستگاه‌ سی ان سی برش الزامی و حیاتی به شمار می‌رود. لذا، در این به معرفی کامل این قطعه حیاتی می پردازیم، با ما همراه باشید.

اسپیندل دستگاه سی ان سی چیست ؟

واژه «اسپیندل» به معنای چرخنده بوده و مستقیماً با الکتروموتور ارتباط دارد؛ که یکی از اجزای کلیدی در ماشین‌آلات سی‌ان‌سی محسوب می‌شود و نقش تعیین‌کننده‌ای در تنظیم سرعت و نوع حرکت محورهای دستگاه ایفا می‌کند. وظیفه اصلی اسپیندل انتقال حرکت از الکتروموتور به ابزار دستگاه است و در عین حال، نگهداری ابزار سی‌ان‌سی را نیز بر عهده دارد. اگرچه ممکن است ساختار اسپیندل ساده به نظر برسد، اما این قطعه شامل بخش‌های متعددی است که تاثیر قابل توجهی بر عملکرد کلی دستگاه دارند.

 با توجه به تنوع طراحی و ساخت ماشین‌آلات سی‌ان‌سی، اسپیندل‌ها نیز در مدل‌های مختلفی تولید می‌شوند که متناسب با هر دستگاه ممکن است ویژگی‌های متفاوتی داشته باشند. علاوه بر این، سرعت و نوع چرخش اسپیندل بسته به نیاز پروژه و نوع دستگاه می‌تواند متغیر باشد. برای کنترل دقیق عملکرد اسپیندل، از ابزاری به نام اینورتر استفاده می‌شود. اینورتر امکان تنظیم فرکانس و سرعت چرخش ابزار را فراهم کرده و نوع چرخش را نیز قابل تنظیم می‌سازد. نقش این قطعه نه تنها در کنترل دقیق اسپیندل برجسته است، بلکه بهبود عملکرد کلی دستگاه و ارتقای دقت در اجرای پروژه‌های مختلف را نیز تضمین می‌کند.

بخش های تشکیل دهنده اسپیندل سی ان سی

اسپیندل یک قطعه کوچک است که ابعاد آن بسیار کم است، اما ساختار آن به طور غیرقابل ‌باوری پیچیده و پیشرفته است. این پیچیدگی در حالی که ظاهر آن ساده به نظر می‌رسد، می‌تواند تأثیر زیادی بر عملکرد آن داشته باشد. در ادامه، به بررسی اجزای تشکیل ‌دهنده این قطعه می‌پردازیم که هر کدام نقش خاصی در کارایی آن ایفا می‌کنند. این اجزا به اسپیندل این امکان را می‌دهند که ابزار برش را به حرکت درآورد و فعالیت‌های مختلفی را انجام دهد. بخش‌های مختلف اسپیندل به ترتیب زیر معرفی می‌شوند:

ورودی ابزار

ارتباط اسپیندل با دستگاه CNC در این بخش برقرار می‌شود. در واقع، این قسمت از دستگاه نقش مهمی در ایجاد حرکت دوار قطعه کار ایفا می‌کند؛ با اتصال محورها به ورودی ابزار، گردش داخلی اسپیندل آغاز می‌شود. فرآیند حرکت دقیق قطعه کمک و کیفیت برش و شکل‌گیری محصولات  تحت تأثیراین بخش قرار می گیرد. به عبارت دیگر، هماهنگی بین حرکت خطی و دوار در اینجا به عنوان یک عنصر کلیدی در عملکرد بهینه دستگاه CNC شناخته می‌شود؛ که  در نهایت به تولید محصولات با کیفیت و دقت بالا منجر شود.

فلنچ اتصال

بخش نگهدارنده اسپیندل از اجزای کلیدی دستگاه به شمار می‌آید. فلنج به وسیله پیچ به اربور دستگاه متصل می‌شود و این اتصال باعث می‌شود که لرزش‌ها به حداقل برسند و در نهایت کیفیت کار افزایش یابد. با این روش، ثبات و دقت بیشتری در عملکرد دستگاه حاصل می‌شود و از بروز مشکلات ناشی از لرزش جلوگیری می‌کند. بنابراین، اتصال صحیح و محکم فلنج به اربور، نه تنها به بهبود عملکرد دستگاه کمک می‌کند، بلکه عمر مفید آن را نیز افزایش می‌دهد. این نکته حائز اهمیت است که در فرآیندهای صنعتی، توجه به جزئیات این‌چنینی می‌تواند تأثیر زیادی بر روی کیفیت نهایی محصولات داشته باشد.

سیستم خنک کننده

دستگاه‌های برش سی ان سی به دلیل عملکرد سریع و چرخش‌های پرسرعت خود به طور طبیعی حرارت زیادی تولید می‌کنند. برای حفظ کارایی و جلوگیری از کاهش عملکرد دستگاه، استفاده از سیستم‌های خنک‌کننده ضروری است. این سیستم‌ها به دو دسته تقسیم می‌شوند: خنک‌کننده‌های آب و خنک‌کننده‌های هوا.

در سیستم‌های خنک‌کننده هوا، از یک فن قدرتمند برای دمیدن هوا به سمت اجزای دستگاه استفاده می‌شود تا حرارت را کاهش دهد. در مقابل، سیستم‌های خنک‌کننده آب، با استفاده از آب در حال گردش در اطراف پوسته اسپیندل، دما را پایین می‌آورند و از overheating جلوگیری می‌کنند؛ که به طور مؤثری به کنترل دما کمک می‌کنند و از کاهش کارایی دستگاه در حین کار جلوگیری می‌نمایند. با انتخاب سیستم مناسب برای خنک‌سازی، می‌توان عمر مفید دستگاه را افزایش داد و عملکرد بهینه‌ای را تضمین کرد.

روتر

قسمت چرخش و گردش دستگاه از طریق روتر انجام می‌شود که در انتهای آن ابزار نگهداری متصل می‌گردد. روتر نقش کلیدی در حرکت و عملکرد دستگاه دارد و به ابزار اجازه می‌دهد تا به شکل مؤثری کار کند. با چرخش این قطعه، نیروی لازم برای انجام عملیات مختلف تأمین می‌شود و باعث افزایش کارایی و دقت در انجام کارهای مختلف می‌گردد.

 به عبارت دیگر، روتور نه تنها یک جزء مکانیکی است، بلکه به طور مستقیم بر روی کیفیت و سرعت عملکرد دستگاه تأثیر می‌گذارد. بنابراین، طراحی و ساخت روتور با دقت بالا از اهمیت ویژه‌ای برخوردار است تا بتواند نیازهای مختلف کاربران را به بهترین نحو برآورده کند.

نگهدارنده ابزار

در اسپیندل، بخشی مخصوص به نگهداری ابزار برش وجود دارد. برخی از دستگاه‌ها از سیستم‌های اتوماتیک برای این منظور بهره می‌برند، در حالی که دستگاه‌های دیگر به سیستم‌های دستی متکی هستند. طراحی این قسمت باید با توجه به نوع و مشخصات ابزار برش انتخاب شود؛ اهمیت زیادی دارد زیرا هر ابزار برش ویژگی‌های خاص خود را دارد که باید در طراحی این بخش لحاظ شود. به این ترتیب، عملکرد بهینه دستگاه تضمین می‌شود و کارایی بیشتری در فرآیند برش حاصل می‌گردد. انتخاب صحیح سیستم نگهداری ابزار برش می‌تواند تأثیر زیادی بر دقت و کیفیت کار نهایی داشته باشد.

انتخاب سرعت مناسب اسپیندل

اسپیندل‌ها برای انواع ماشین‌آلات سی‌ان‌سی در سرعت‌های بالا و متنوعی طراحی شده‌اند که برخی از آنها قادرند تا سرعت باورنکردنی 120 هزار دور در دقیقه معادل 2000 دور در ثانیه را ارائه دهند. این قابلیت‌ها واقعاً شگفت‌انگیز هستند، اما به همراه خود چالش‌هایی نیز به‌وجود می‌آورند.

به‌ویژه، استفاده از سیستم‌های خنک‌کننده هواخنک در این اسپیندل‌ها منجر به تولید صدای بسیار بلند و آزاردهنده می‌شود که می‌تواند برای اپراتورها طاقت‌فرسا باشد. این وضعیت، محیط‌های کاری صنعتی را با چالش‌های جدیدی مواجه کرده است، چرا که نیاز به استفاده از تجهیزات ایمنی و حفاظت شنوایی برای کارکنان بیشتر احساس می‌شود. بنابراین، علاوه بر تمرکز بر عملکرد و بهره‌وری بالای تجهیزات، توجه به راحتی و ایمنی کارگران نیز به مسئله‌ای حیاتی تبدیل شده است.

استفاده از اسپیندل با سرعت 120 هزار دور در دقیقه بر روی دستگاه سی ان سی چوب، بسیار زیاد بوده و در نهایت منجر به سوختن قطعه کار می‌شود. بنابراین، برای عملیات برش چوب باید از اسپیندل‌هایی با سرعت 18 هزار تا 36 هزار دور در دقیقه بهره برد. برای دریافت اطلاعات بیشتر درباره اسپیندل‌های مورد استفاده در دستگاه‌های CNC  مجموعه برنا ابزار، می‌توانید با کارشناسان فنی ما تماس حاصل کنید.

علت خرابی اسپیندل

با توجه به تعریف اسپیندل، می‌توان گفت که عملکرد آن به طور مستقیم به حرکت دستگاه وابسته است. به همین دلیل، گرما و آلودگی از جمله عوامل اصلی خرابی این قطعه به شمار می‌روند. بر این اساس، رسیدگی به سرویس و نگهداری ماشین‌آلات سی ان سی بسیار حائز اهمیت است. در حین انجام سرویس، باید به دو عامل اصلی یعنی آلودگی و حرارت دقت ویژه‌ای داشت. وجود این دو عامل می‌تواند به خراب شدن اسپیندل سی ان سی و در نهایت به از کار افتادن اسپیندل منجر شود.

لازم به ذکر است که تولیدکنندگان اسپیندل، به منظور مقابله با این مشکلات، از سیستم‌های اسپیندل با کیفیت بالا و سیستم‌های خنک‌کننده مناسب استفاده کرده‌اند. این اقدامات به کاهش اثرات منفی حرارت و آلودگی کمک می‌کند و عمر مفید قطعات را افزایش می‌دهد. بنابراین، توجه به این جزئیات در فرآیند نگهداری و سرویس دستگاه‌ها ضروری است.
