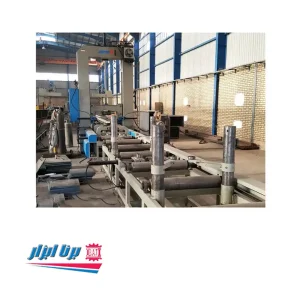

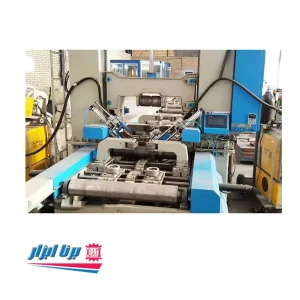

دستگاه مونتاژ H

2,258,520,000تومان



ابعاد سازه :   cm150- 60

ولتاژ کاری: AC380v 50hz

ارتفاع جان :  1500- 200

ضخامت ورق جان :  32 – 6

پهنای بال :  600-200

ضخامت ورقبال:  40 – 6

طول نقاله:  20m

موتور متحرک اصلی :  3kw

نوع انتقال نیرو در قرقره ها : دنده و زنجیر

انتقال نیرو در بال گیر و جان گیر : دنده شانه

سیستم حرکتی بال گیر و جان گیر: هیدرولیک

ضخامت ورق بال : 40 – 6

اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید

این دستگاه به‌طور خاص برای مونتاژ و سرهم‌بندی سازه‌هایی با اشکال T و H  طراحی شده است. این نوع سازه‌ها عمدتاً به‌عنوان تیرهای سقف مورد استفاده قرار می‌گیرند و در موارد سنگین‌تر، نقش ستون را ایفا می‌کنند. یکی از کاربردهای اساسی این دستگاه در خطوط مونتاژ H و BOX سازه‌های فلزی است که به‌عنوان عناصر کلیدی در صنعت ساخت‌وساز نقش مهمی ایفا می‌کنند.

عملکرد دستگاه مونتاژ H

عملکرد این دستگاه به این صورت است که ابتدا ورق‌های بال و جان به شکل T  در دستگاه قرار می‌گیرند. با حرکت رو به جلو، دستگاه وارد فرآیند خال‌بندی می‌شود که این کار توسط اپراتور یا سیستم اتوماتیک انجام می‌گیرد. پس از پایان این مرحله، قطعه چرخانده شده و بال دوم به آن اضافه می‌شود تا سازه به شکل H  تشکیل شود. قدرت موردنیاز برای حرکت دستگاه از موتور، گیربکس و جک‌های هیدرولیکی تأمین می‌شود.

 این دستگاه در دو نوع مختلف تولید و عرضه می‌شود: مدل مونتاژ عمودی سازه H و مدل مونتاژ افقی سازه H، که مخصوص سازه‌های بزرگ‌تر با ابعاد گسترده‌تر برای جان و بال طراحی شده است. این مشخصات نشان‌دهنده طراحی دقیق و تنوع کاربردی دستگاه برای نیازهای مختلف صنعتی است.

مزیت سازه H

دارای دو دستگاه جوشکاری با توان 350 میگ( طبق سفارش مشتری)، مجهز به جکی برای ثابت نگه داشتن قطعه کار در حین عملیات. میزهای ورودی و خروجی دستگاه با قرقره‌های متحرک طراحی شده‌اند. بالگیرها و جانگیرهای اضافی در میزهای ورودی دستگاه تعبیه شده‌اند. سیستم هیدرولیک قوی برای عملکرد بهینه و پنل کنترلی با طراحی کاربرپسند برای سهولت در استفاده از دستگاه فراهم شده است.

مشخصات فنی

مدل دستگاه مونتاژ H
ارتفاع جان 1800-200 میلیمتر
ضخامت ورق جان 32-6
پهنای بال 800-200 میلیمتر
ضخامت ورق بال 40-6
طول نقاله 12 m
موتور محرک اصلی kw 12
نوع انتقال نیرو در قرقره ها دنده زنجیر
انتقال نیرو در بالگیر و جان گیر بال اسکرو
موتور های حرکتی بالگیر و جان گیر هیدروموتور
قابلیت سیستم اتوماتیک جوشکاری دارد

ویدئو

کاتالوگ

دستگاه مونتاژ H
