CNC برش لوله و پروفیل

784,080,000تومان

  • نوع مکانیزم :  3.5Axis X,Y,Z,C
  • قطر کارگیر لوله :  300-40 mm
  • طول کارگیرلوله: 6000mm
  • ضخامت جدار لوله: 30-3 mm
  • تعداد تورچ برشکاری : 1 عدد
  • حداقل ضخامت برشکاری در هواگاز: 3mm
  • حداکثر ضخامت برشکاری در هواگاز : 30mm
  • قابلیت برش پروفیل از سطح مقطع 40*40 mm تا سطح مقطع 300*300 mm
  • قابلیت برش انواع مقاطع مستطیل و بیضی لوله

جهت کسب اطلاعات بیشتر و دریافت مشاوره رایگان با ما تماس بگیرید.

اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید

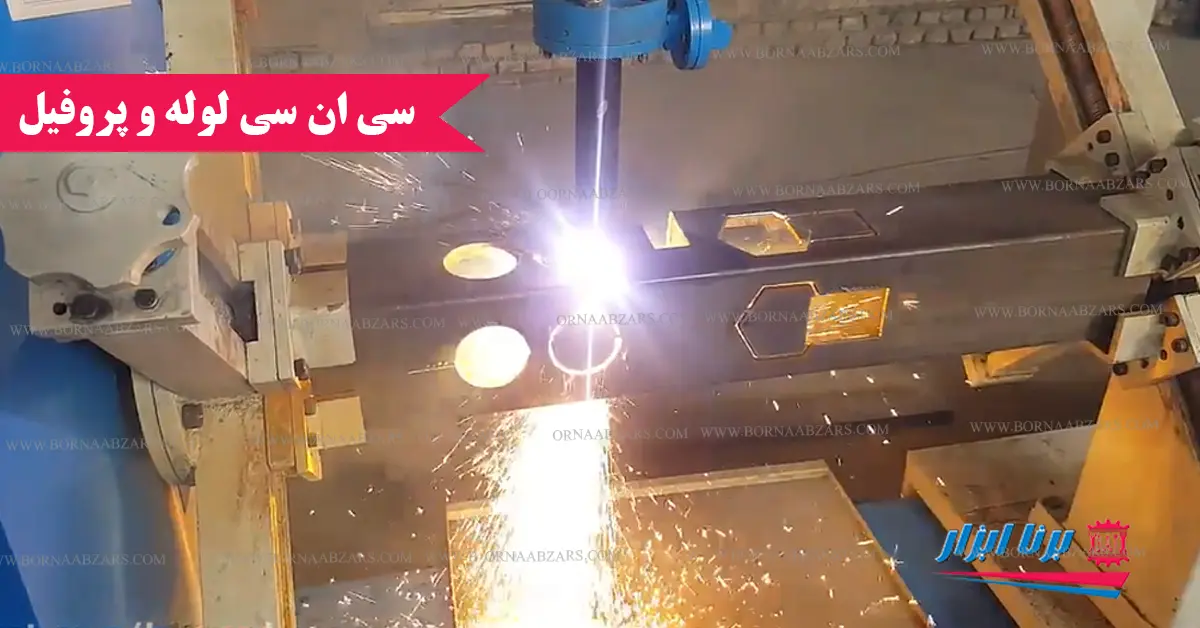

CNC لوله و پروفیل

ماشین‌آلات CNC برای برش لوله و پروفیل از جمله تجهیزات کلیدی در صنایعی مانند خودروسازی، ساخت‌وساز و تولید تجهیزات صنعتی به شمار می‌روند. این دستگاه‌ها با ارائه دقت و سرعت بالا، تولیدکنندگان را در هر زمینه‌ای یاری می‌کنند تا محصولاتی با کیفیت برتر و جزئیات دقیق‌تر تولید نمایند. فناوری CNC  توانایی برش انواع مواد، از جمله فلزات و پروفیل‌ها، را با کارایی بی‌نظیر فراهم می‌کند.  در ادامه، برخی از ویژگی‌ها و مزایای به‌کارگیری این دستگاه‌ها برای برش لوله و پروفیل آورده شده است.

  • دقت بالا: ماشین‌آلات CNC با استفاده از نرم‌افزارهای پیشرفته، امکان برش‌های بسیار دقیق با حداقل تلرانس را ایجاد می‌کنند.
  • سرعت و بهره‌وری: این تجهیزات با عملکرد سریع خود، باعث افزایش نرخ تولید و کاهش زمان انجام عملیات می‌شوند.
  • انعطاف‌پذیری: قابلیت تنظیم و برنامه‌ریزی این دستگاه‌ها، امکان اجرای انواع برش‌ها و اشکال گوناگون را فراهم کرده است.
  • کاهش ضایعات: برنامه‌ریزی هوشمند و دقت بالا منجر به کاهش چشمگیر ضایعات در فرآیند تولید می‌شود.
  • سهولت در استفاده: طراحی رابط کاربری ساده و کاربرپسند، یادگیری و کار با دستگاه را برای اپراتورها آسان می‌سازد. این ویژگی‌ها، دستگاه‌های CNC لوله و پروفیل را به ابزاری بی‌نظیر و پرکاربرد در صنایع مختلف تبدیل کرده‌اند.

ساختار دستگاه CNC لوله و پروفیل

ساختار دستگاه CNC لوله و پروفیل از طراحی پیشرفته‌ای برخوردار است که امکان اجرای عملیات دقیق و اتوماتیک را فراهم می‌کند. این نوع دستگاه‌ها به طور معمول از اجزای اصلی مانند شاسی پایدار، سیستم کنترل عددی، محورهای حرکتی چندگانه و ابزار برش دقیق تشکیل می‌شوند. در این دستگاه‌های سی ان سی هواگاز پلاسما، نرم‌افزارهای پیشرفته مسئول برنامه‌ریزی عملیات و هماهنگی بین بخش‌های مختلف هستند. شاسی دستگاه معمولاً به گونه‌ای طراحی می‌شود که از استحکام بالا و حداقل لرزش در حین عملیات برخوردار باشد.

محورهای حرکتی اجازه حرکت در جهات مختلف را داده و امکاناتی همچون برش‌های پیچیده و چندبعدی را فراهم می‌کنند. ابزار برش دستگاه نیز بسته به نوع ماده مورد پردازش، ممکن است شامل لیزر، پلاسما یا تیغه مکانیکی باشد. هر یک از این ابزارها برای کاربردهای خاصی تنظیم می‌شوند و دقت بالایی در برش و حکاکی ارائه می‌دهند. ساختار کلی این سیستم‌ها به گونه‌ای است که عملکرد سریع، دقت بالا و کاهش نیاز به دخالت انسانی در فرآیند تولید را تضمین می‌کند. به همین دلیل در صنایع مختلف از جمله صنایع خودرو، ساختمانی و تولید تجهیزات صنعتی کاربرد گسترده‌ای دارند. در ادامه، اجزای کلیدی این دستگاه شرح داده شده‌اند.

  •  بدنه و چارچوب: ساختار اصلی دستگاه از مواد فلزی مقاوم ساخته شده تا توانایی تحمل فشارها و نیروهای مکانیکی مختلف را داشته باشد.
  • محورهای حرکتی:  این دستگاه‌ها بر اساس تعداد محورهای حرکتی (مانند محورهای X، Y و Z یا محورهای چرخشی A و B) طراحی می‌شوند. این محورها دقت و انعطاف‌پذیری لازم برای حرکت و برش را فراهم می‌کنند.

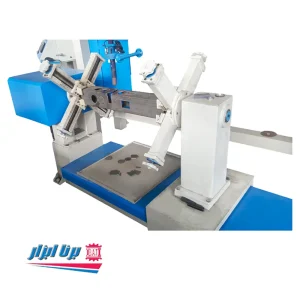

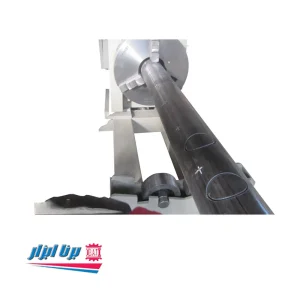

  •  سیستم نگهدارنده لوله و پروفیل: این بخش شامل فک‌ها و گیره‌هایی است که قطعه کار را محکم در جای خود قرار می‌دهند تا از تکان خوردن یا جابجایی آن در حین برش جلوگیری شود.
  •  کنترلر CNC:  این بخش به‌عنوان مغز دستگاه عمل کرده و مسئولیت مدیریت حرکات محورها و فرآیند برش را برعهده دارد. معمولاً این کنترلر از طریق نرم‌افزار CAD/CAM برنامه‌ریزی شده تا مسیرهای برش را دقیقاً اجرا کند.
  •  اسپیندل یا برشگر: جزئی از دستگاه که عملیات فیزیکی برش را انجام می‌دهد. این برشگر می‌تواند انواع مختلفی مانند لیزر، پلاسما، شعله یا ابزارهای مکانیکی داشته باشد. سیستم‌های راهنما و ریل‌ها: این بخش‌ها وظیفه هدایت حرکت دقیق محورها و ابزار برش را بر عهده دارند و به صورت خطی یا چرخشی طراحی شده‌اند.
  • موتورها و درایورها:  برای ایجاد حرکتی دقیق و روان، از موتورهایی همچون سروو موتور و استپر موتور استفاده می‌شود که امکان کنترل بهتر بر حرکات را فراهم می‌سازند.
  •  سیستم خنک‌کننده و حذف براده: این سیستم برای جلوگیری از گرمای بیش از حد ابزار یا قطعه کار و همچنین نظافت دستگاه از ضایعات تولید شده حین برش طراحی شده است.
  • قفل‌های ایمنی و محافظ‌ها:  برای افزایش ایمنی اپراتور و جلوگیری از بروز حوادث، دستگاه به سیستم‌ها و تجهیزات ایمنی مختلفی مجهز شده است.

مشخصات فنی

نوع مکانیزم 3.5 Axis X,Y,Z,C
قطر کارگیر لوله 60-300mm
طول کارگیر لوله 6000mm
ضخامت جدار لوله 3-30mm
تعداد تورچ برشکاری  هواگاز 1 عدد
سرعت حرکت محور ها 10mm/min
سیستم حرکتی  محور Y,X  AC SERVO MOTOR
سیستم حرکتی محور Z DC MOTOR
سیستم حرکتی محور C AC SERVO MOTOR/روتاری
کنترلر Padonix LAN
کامپیوتر PC
حداکثر سیتم خطای کنترل 0.01mm
حداکثر خطای ماشین در هر محور 0.8mm
حداقل ضخامت برشکاری در هواگاز 3mm
حداکثر ضخامت برشکاری در هواگاز 30mm
سیستم قطع و وصل شعله بصورت اتوماتیک
تجهیزات برشکاری هوا - گاز سری کامل (تورچ، شیرتنظیم)
گیربکس و شیر های برقی دارد
جرقه زن  و شمعک  بصورت مجزا نصب برروی تورچ های هواگاز
قابلیت خواندن G-CODE دارد
قابلیت نصب پلاسما دارد
دارای نرم افزار کارآمد فارسی تحت ویندوز 10
دارای کامپیوتر به همراه نمایش گرافیکی زیبا از محل برشکاری

ویدئو

کاتالوگ

کاتالوگ و مشخصات دستگاه برش cnc لوله و پروفیل

گارانتی

  • 1 سال گارانتی تمامی قطعات

  • 10 سال خدمات پس از فروش
